电源模块高温老炼检测系统（消耗型）双工位
产品详情
电源模块高温老炼检测系统（消耗型）_177
KWDC-TR 电源模块高温老炼检测系统 · 高新技术企业 · 厂家直销支持定制
产品简介

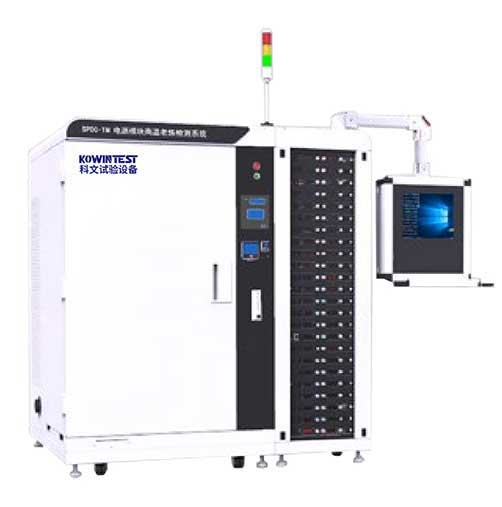

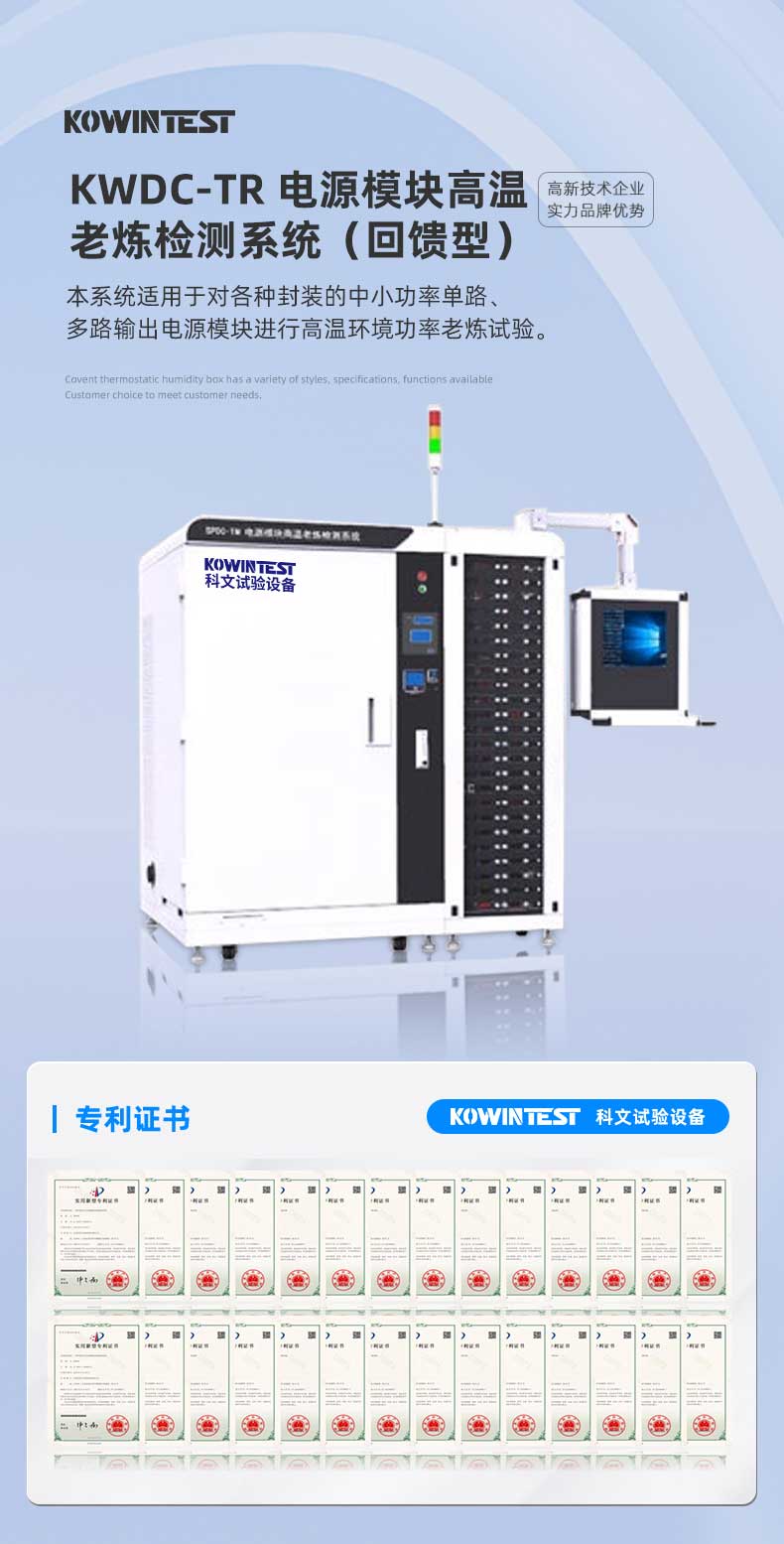

KWDC-TR 电源模块高温老炼检测系统适用于对各种封装的中小功率单路、多路输出电源模块进行高温环境功率老炼试验。系统采用高温试验箱与老炼测试板一体化结构，老炼测试板水平插拔、欧式插针总线接口，配合电脑程控恒流电子负载，可同时对大批量电源模块进行高温加载老炼与参数检测，是电源模块生产厂家及科研单位进行高温老化筛选、可靠性验证的高效设备。
规格参数
KWDC-TR Power Burn-in Test System

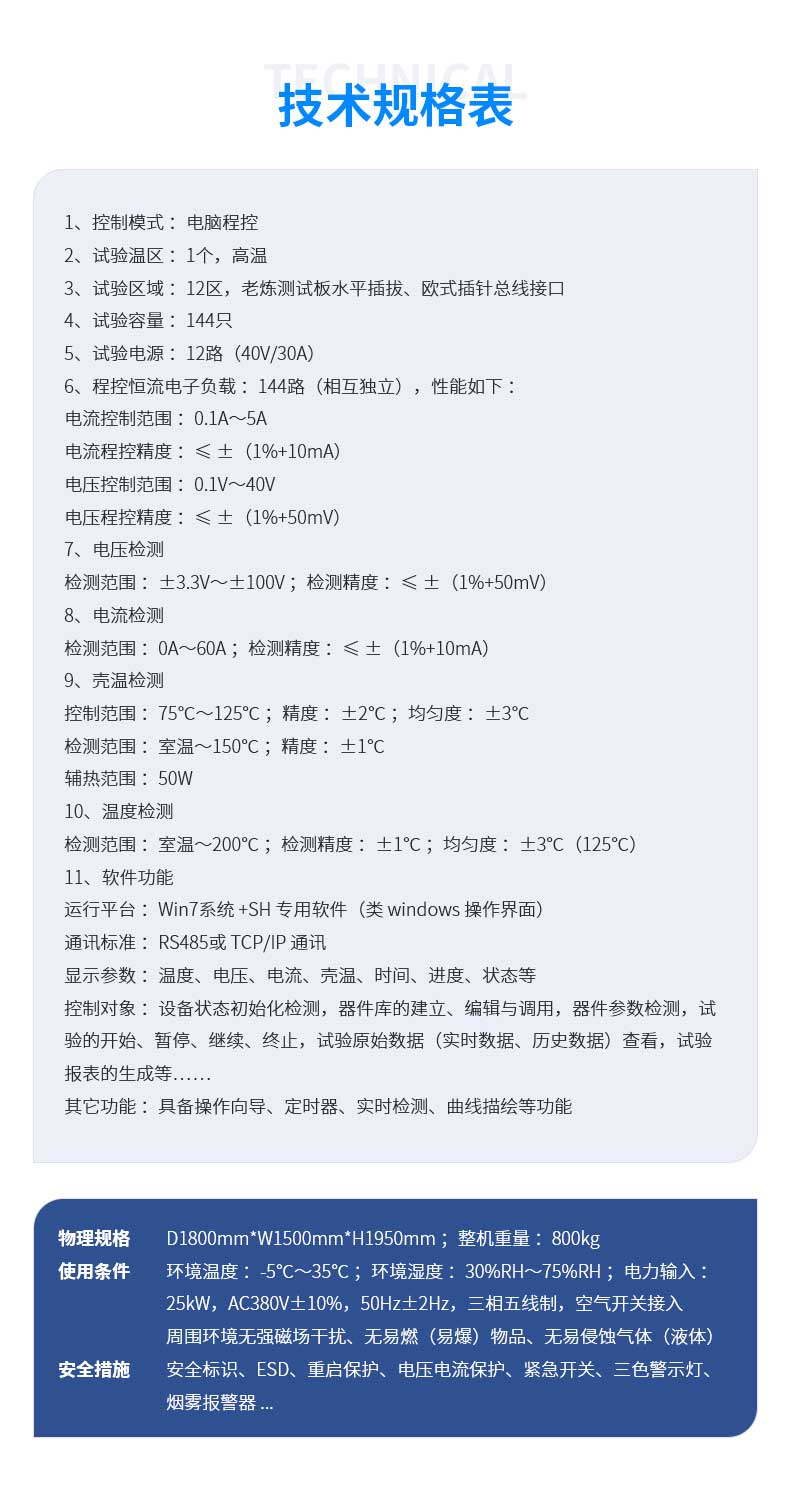

技术规格表
| 项目 | 参数 |
|---|---|
| 控制模式 | 电脑程控 |
| 试验温区 | 1个，高温 |
| 试验区域 | 12区，老炼测试板水平插拔、欧式插针总线接口 |
| 试验容量 | 144只 |
| 试验电源 | 12路（40V/30A） |
| 程控恒流电子负载 | 144路（相互独立） |
| 电流控制范围 | 0.1A～5A |
| 电流程控精度 | ≤±（1%+10mA） |
| 电压控制范围 | 0.1V～40V |
| 电压程控精度 | ≤±（1%+50mV） |
| 电压检测 | 检测范围：±3.3V～±100V；检测精度：≤±（1%+50mV） |
| 电流检测 | 检测范围：0A～60A；检测精度：≤±（1%+10mA） |
| 温度检测 | 检测范围：室温～200℃；检测精度：±1℃；均匀度：±3℃（125℃） |
| 运行平台 | Win7系统+SH专用软件（类Windows操作界面） |
| 通讯标准 | RS485或TCP/IP通讯 |
| 显示参数 | 温度、电压、电流、充电、时间、进度、状态等 |
物理规格与使用条件
| 项目 | 参数 |
|---|---|
| 物理规格 | D1800mm×W1500mm×H1950mm；整机重量：800kg |
| 环境温度 | -5℃～35℃ |
| 环境湿度 | 30%RH～75%RH |
| 电力输入 | 25KW，AC380V±10%，50Hz±2Hz，三相五线制，空气开关接入 |
| 安装环境 | 周围环境无强磁场干扰、无易燃（易爆）物品、无易腐蚀性气体（液体） |
| 安全措施 | 安全标识、ESD、重启保护、电压电流保护、紧急开关、三色警示灯、烟雾报警器等 |
说明：
- 老炼测试板水平插拔，欧式插针总线接口。
- 软件具备操作向导、定时器、实时检测、曲线描绘等功能。
- 控制对象包括：设备状态初始化检测，器件库的建立、编辑与调用，器件参数检测，试验的开始、暂停、继续、终止，试验原始数据（实时数据、历史数据）查看，试验报表的生成等。
- 外形尺寸仅供参考，以方案书为准。
核心优势
高温箱体一体化设计
高温试验箱与老炼检测系统一体化集成，单温区高温环境，最高检测温度达200℃，满足高温功率老炼需求。
144路独立电子负载
144路相互独立的程控恒流电子负载，电流0.1A～5A、电压0.1V～40V可编程控制，适合中小功率电源模块批量老炼。
水平插拔测试板
老炼测试板水平插拔设计，欧式插针总线接口，装卸模块快捷高效，维护方便。
全参数实时检测
实时检测温度、电压、电流、充电、时间、进度与状态，支持曲线描绘与试验报表生成，数据可追溯。
完善的安全保护
配备ESD防护、重启保护、电压电流保护、紧急开关、三色警示灯与烟雾报警器等多重安全措施。
高新技术企业 厂家直销
高新技术企业，拥有多项专利证书，厂家直销支持定制，24小时上门一对一服务，免费上门安装培训。
如何选型
- 确认电源模块的封装形式、输出路数与功率等级；
- 确认老炼试验区域数与单批试验容量；
- 提供试验电压、电流及老炼温度条件。
需要定制方案？
联系广东科文试验设备有限公司，获取电源模块高温老炼检测系统选型建议与专业方案。
